發布時間：2025-12-19 點此：5次
CAD編號：FC20210304
發布日期：2021-03-04
繪制尺寸：A4
繪制比例：2:1
零件名稱：震動開關（YX30-引腳）

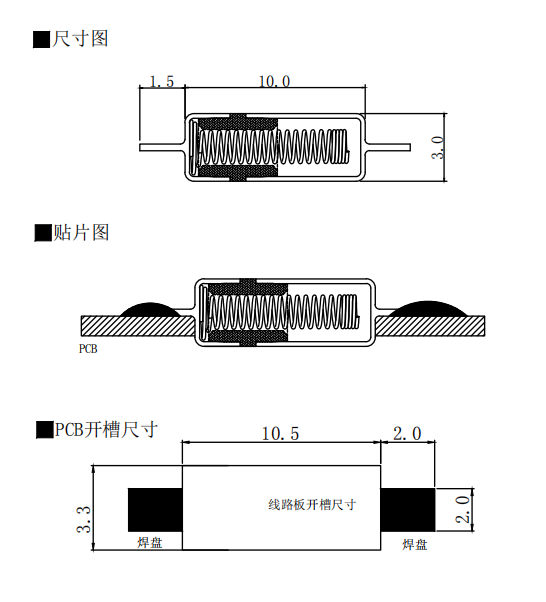

YX30震動開關尺寸圖
| 項目< | 詳細信息 |
|---|---|
| 產品系列 | FC30系列 |
| 產品類型 | 貼片式全方向性觸發開關 |
| 工作狀態 | 靜止時為OFF狀態；受到外力產生震動時為ON狀態 |
| 封裝特性 | 完全密封式封裝，具備防水、防塵功能 |
| 使用壽命 | 正常使用狀態下可達500,000次（50萬次） |
| 性能指標< | 具體數值 |
|---|---|
| 電容量 | 最大5PF（5PF max.） |
| 耐電壓 | 最小500V DC，持續1分鐘（500V DC min. 1分鐘） |
| 絕緣電阻 | 最小1000MΩ（1000MΩ min.） |
| 開路電阻 | 大于10MΩ（>10M） |
| 接觸電阻 | 初期最大100Ω；壽命后最大200Ω（初期100max. 壽命后200max.） |
| 導通時間 | 最大2ms（2ms） |
| 導通率 | 最小90%，平均95%（90% min., 95% Av.） |
| 額定參數 | 5mA、12V DC |
| 性能指標< | 具體數值 |
|---|---|
| 工作溫度范圍 | -35°C ~ 100°C（-35° to 100°） |
| 儲存溫度范圍 | -40°C ~ 120°C（-40° to 120°） |
| 端子拉力 | 500gf/分（500gf/分） |
| 操作壽命 | 500,000次循環（500,000 Cycles） |
| 焊接要求< | 具體規范 |
|---|---|
| 焊錫材質 | 含錫量100% |
| 焊接溫度 | 260°C±10°C |
| 焊接時間 | 2-2.5秒 |
| 禁用助焊劑 | 強酸、堿性助焊劑（不可使用強酸、堿性助焊劑） |
1. 五金壓帽
2. 五金管本體
3. 固定座
4. 彈簧
| 尺寸范圍< | 公差 |
|---|---|
| 30-100mm | ±0.5mm |
| 10-30mm | ±0.3mm |
| 小于10mm（Less than 10） | ±0.2mm |
PCB開槽尺寸：10.5（單位未明確，默認mm）
線路板開槽尺寸：0
所有角度（ALL ANGLE）：2°
規格書下載：
