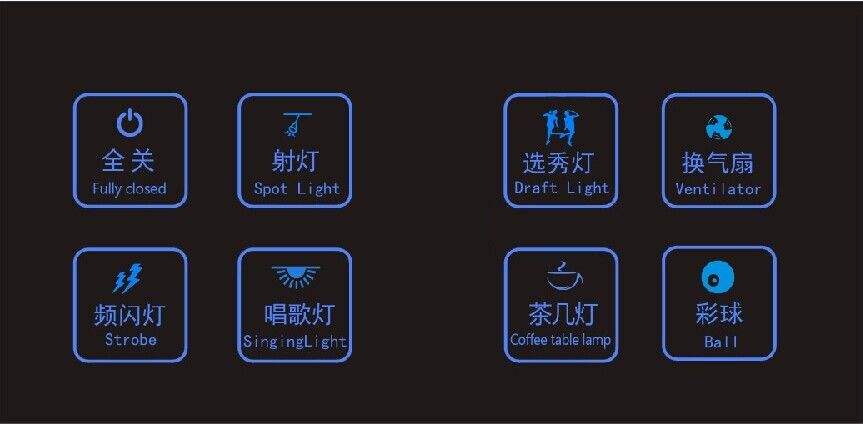

社會進步的步伐繼續加快。人們在家里的生活更加智能和人性化。觸摸開關也從一個新事物變成了裝飾中的一個普通事物。作為科技進步的新產品，它讓我們的家庭生活更加智能化和便捷化。

如何連接觸摸開關 從觸摸開關的接線圖可以看出，它有電源輸入和電源輸出。這一點絕不能錯。其他方面與普通燈具的接線相同。一個與火線連接，一個與燈泡連接，燈泡的另一端與零線連接。火線和交流電的中性線之間沒有正負差別。只要兩根電線不接觸，就沒有嚴格要求連接哪個孔。

觸摸開關有電源輸入和電源輸出。只是不要犯錯誤。其他的就像普通的燈一樣。一個連接到火線，另一個連接到燈泡，另一個接零。交流電的火線端子和零線端子之間沒有正負之分。只要兩根電線不互相接觸，任何一個孔都可以連接。最好不要用電來操作。如果操作不帶電，一定要注意螺絲刀等工具的絕緣。操作過程中，確保工具不能接觸到另一根電線。

觸摸開關的主要接線方法如下: 首先，一根導線的兩端分別連接到兩個開關的L1，一根導線的兩端分別連接到兩個開關的L2。這兩條線被稱為雙線。然后用一根電線將一端連接到零線，另一端連接到開關的L，并切斷中間的燈。另一個開關L引出一根火線來連接。

第二，一根電線的兩端分別連接到兩個開關的L上，中間被切斷以連接燈。L1的兩個開關都接到點火線上，L2則接到中性線上。

觸摸開關接線圖 由四個二極管和單向可控硅組成的整流橋構成了開關的主電路。該開關的控制電路主要由集成電路M668組成。整流橋的220伏脈動DC輸出由R1限制，由VD5調節，由C1濾波，輸出約6V DC到集成電路的8路和1路供電。人體觸摸信號通過M、R7和R8發送到集成電路的觸摸感應輸入端SEN，即2個引腳，集成電路的7個引腳，即觸發信號輸出端TR，將輸出一系列觸發脈沖信號，通過C3施加到VS的柵極，使VS打開燈。再次觸摸m。7英尺將停止輸出觸發脈沖信號，當交流電過零時，燈將熄滅。

R4和C2的集成電路觸發脈沖振蕩器的外部振蕩電阻和振蕩電容。集成電路的同步信號由R2和R3分頻，并通過5個引腳輸入。集成電路的四個引腳是功能選擇端子，現在連接到VCC高電平。觸摸功能是:一旦觸摸到M，燈就會亮；再碰一下，燈就會熄滅。如果針腳4被更改為vss端子低電平，它將是一個4檔變光開關，并且亮度將通過觸摸改變一次。

觸摸延時開關的連接步驟分析 觸摸式延時開關在外面有一個金屬感應片。當一個人觸摸它時，一個信號觸發三極管被打開給一個電容器充電，電容器形成一個電壓來維持場效應管打開燈泡發光。當把手移開時，電容器停止充電。一段時間后，電容器放電，場效應晶體管的柵極變為低電位，進入截止狀態，燈泡熄滅。

觸摸延時開關電路的虛線右側為普通照明電路，左側為電子開關部分。VD1~VD4和VS構成開關的主電路，集成電路構成開關控制電路。平時，VS關閉，燈不亮。VD1~VD4輸出220伏脈動DC電流，通過R5限流，VD5穩壓，C2濾波輸出約12V DC，用于集成電路。此時，發光二極管點亮，指示開關位置，便于夜間找到開關。

集成電路是雙d觸發器。只有一個d觸發器用于將其連接到單穩態電路中。在穩定狀態下，一個引腳輸出低電平，VS關閉。當人的手接觸到電極M時，人體的漏電流被R1和R2分開，其正半周使單穩態電路導通，一條腿輸出一個高電平，通過R4施加到VS的柵極，于是VS導通，燈點亮。此時，引腳1的輸出高電平通過R3對電容C1充電，導致引腳4的電平逐漸上升，直到瞬態結束，電路變回穩態，引腳1突然變為低電平，VS失去觸發電壓，交流電源在過零時關閉，燈熄滅。

以上是觸摸延遲開關接線的介紹。我們生活中有很多東西我們不知道如何安排和使用。因此，邊肖想借此機會介紹觸摸延時開關接線，讓您在以后更容易進行觸摸延時開關接線，最終達到高質量的效果。
