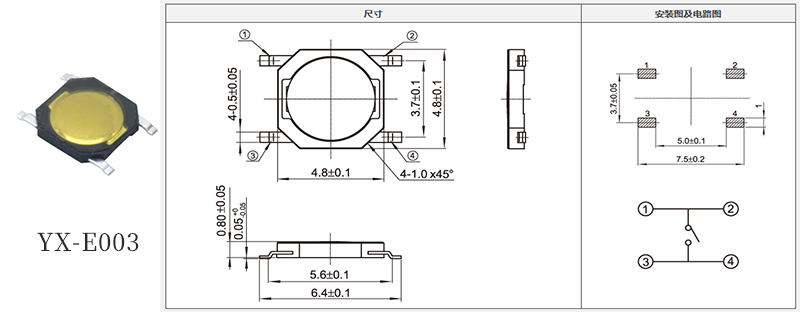

輕觸按鍵4腳開關原理圖

通過原理圖可以知道，1和2腳是同一端的，3和4是對面同端的，通過按壓按鈕，接通電路，這種開關的工作原理，其實和普通按鈕開關的工作原理差不多，由常開觸點、常閉觸點組合而成，在四腳按鍵開關中，常開觸點的作用，就是當壓力向常開觸點施壓時，這個電路就呈現接通狀態；當撤銷這種壓力的時候，就恢復到了原始的常閉觸點，也就是所謂的斷開。這個施壓的力，就是用我們的手去開按鈕、關按鈕的動作。總而言之，四腳按鍵開關的工作理還是很好理解的。

四個引腳的含義

4個引腳就是有2個組開關，按下去就2組同時通電，放開就是2組同時段開的，當撤銷施壓的時分，四腳輕觸開關就會被關閉，其四腳輕觸開關內部結構都是依托金屬彈片來維護受力情況，完成接通、斷開。由常開觸點、常閉觸點組合而成，在四腳輕觸開關中，常開觸點的作用，就是當壓力向常開觸點施壓時，這個電路就呈現接通狀態;當撤銷這種壓力的時分，就恢復到了原始的常閉觸點，也就是所謂的斷開。這個施壓的力，就是用我們的手去開按鈕、關按鈕的動作。

這四腳輕觸開關怎么焊接

根據經驗，一般只要的對角就可以進行直接焊接。
注：按鍵開關的工作原理，就是按鍵按下的時候兩個貼片挨近了，也就是導通了；松開的時候，貼片分離，也就是斷開了。
