2Pin微動開關使用注意事項

焊接條件

開關上受到過度的焊接熱量時，可能會損壞開關功能和接點，因此請務必按照以下條件進行作業。

手焊接的情況下，請使用帶溫度調節的電烙鐵，電烙鐵頭部的溫度應設定在350℃以下，并在3秒內完成作業，并注意作業中請勿在端子部上加力。

（各個端子的加熱時間請間隔1秒以上）

如焊接的電烙鐵的瓦特數殊超過60W,敬請聯絡詳談。

安裝

安裝時，為防止因叉式端子部的變形而導致接觸可靠性下降，請務必與實機保持垂直，并制作可一邊固定端子部一邊插入的專用工夾具加以使用。

為防止開關側叉式端子與實機側端子接合部因振動、沖擊、濕度、氣體導致接觸可靠性下降，請務必在端子部涂上密封材料，完全固定開關后再密封端子部。(沒有密封不能使用)

此外，在選擇密封材料時，由于可能會導致接觸障礙，因此請采用不會發生硫化、氧化、低分子硅氧烷氣體的密封材料，并事先在實機上進行充分確認。

端子觸點的連接接觸可靠性可能會因對側的材料、尺寸及開關的插入方法等而大幅降低。在考慮叉式端子型時，請務必事先咨詢。

關于導線型的固定，請在平滑面使用M3小螺釘，按照0.29N·m以下的扭矩擰緊。

根據所使用的螺釘的種類(螺釘頭部的直徑等)以及墊圈的直徑和墊圈的有無，開關樹脂部分可能會發生變形，因此請在實際使用狀態下實施緊固評價。

另外，為防止螺釘發生松動，建議使用膠水進行加固。但是，請注意避免使膠水附著到工作部分。

請在安裝狀態下確認各端子與接地之間是否已確保充分的絕緣距離。

使用時，請在與按鈕相垂直的方向上施加力，動作體處于自由狀態時，請勿直接在按鈕或者傳動裝置上施加力。

關于針狀按鈕型產品，操作凸輪進行傾斜按壓操作時，滑動潤滑油的有無、操作角度、操作速度、針狀按鈕的按壓量、凸輪的材質、形狀表面狀態等都可能會影響開關的耐久壽命，請事前在實際操作情況下進行確認。

安裝后，請注意避免在開關的端子上施加拉伸載重。

電路上的注意事項

為防止開關ON-OFF動作時的彈跳、振蕩所引起的配套設備的誤動作，請在實際使用的操作條件和溫度范圍下確認、判斷電路。

用于感性負載(繼電器、螺線管、蜂鳴器等)的開關時，為防止因放電引起的接觸不良，建議插入二極管或變阻器。

實際使用狀態下的確認

為提高實際使用時的可靠性，請對實際使用狀態下的品質加以確認。

開關的選擇標準

選擇開關時，應確保即使動作特性在規格值的±20％變化也不會出現問題。

耐油、耐藥品性

請勿使用酒精溶劑。

由于橡膠護蓋遇油、藥品時會膨脹，根據種類及量的不同，膨脹程度也大不相同，因此需要確認實際中所使用的油或者藥品。特別要注意三氯乙烷、氟里昂、甲苯等溶劑不可使用。

關于使用環境

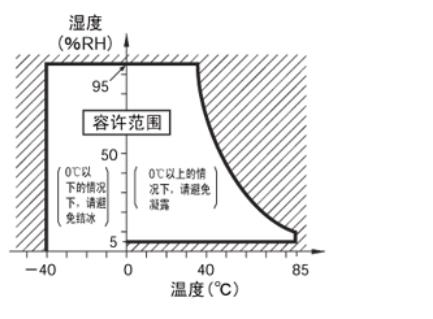

濕度范圍因溫度而異，請在下述濕度范圍內使用。

該溫度·濕度的范圍并不保證耐久性能。

其他

使用開關時，請充分注意，避免使按鈕部分用于密封的橡膠墊發生破損。

本產品無法在水中使用，敬請注意。此外，在附著水滴的狀態下進行開關，或者有急劇的溫度變化時，會因透氣作用而侵入內部，因此敬請注意。

請勿在含有有機硅粘合劑、油脂、潤滑油等的環境中使用，否則會因氧化硅膠而引起接觸不良，因此敬請注意。此外，并避免在有汽油、稀釋劑等引火性、爆炸性氣體的場所使用。

使用擺桿型的情況下，請勿從動作相反方向及水平方向施加過度載重，敬請注意。

請勿將激勵器按至動作限度位置(TTP)范圍外。否則會引起動作異常。

此外，即使在動作限度內，開關操作伴隨有高速和沖擊時，可能會降低耐久壽命，因此請在實際使用狀態下確認品質。

經常在壓入狀態下使用時，由于環境溫濕度、油或潤滑脂涂布等油脂類及各種溶劑、化學藥品的附著，開關的復位性能可能會顯著下降。請務必檢查實際使用狀態下的品質。

請注意不要讓開關成為動作體的制動器。否則會引起開關發生故障。

請勿使用已經在使用過程中跌落的開關。開關的動作特性和密封性可能會發生異常。

無法保證可動部(激勵器，按鈕等)的封印(表面涂層)而引起不良。

無法保證開關因清洗而引起不良。

因為開關的特性，請務必避免施加超音波、高頻振動的情況下使用。

關于導線的拖曳，請注意避免長時間地施加載重。

1.關于安裝  開關的安裝，拆卸和配線作業及維護檢查時，請務必在電源OFF的狀態下進行。否則可能引起觸電或者燒損。

2.關于配線作業  請不要在開關通電狀態下進行配線作業。此外在通電時請不要觸摸端子的帶電部位，否則可能引起觸電。

配線作業和焊接作業請根據【正確的使用方法】進行配線。如果配線或焊接不良，通電時可能由于異常發熱引起燒損。

3.關于接點負載  請根據接點負載選擇適當的開關額定值。如果對接點施加超過接點負載的電流，會引起接點的熔接、移動，可能造成短路和燒損。

4.關于負載的種類  根據不同的負載的種類，恒定電流和浪涌電流可能有較大差異。請根據負載種類選擇合適的額定開關。閉路時浪涌電流越大，接點的消耗量、移動量就越大，會引起接點的熔解、移動、可能造成短路或燒損。  下面羅列幾種常用負載的浪涌電流和恒定電流的關系  螺線管 約10~20倍  白熾燈泡 約10~15倍  馬達 約5~10倍  繼電器 約4~5倍。

5.關于使用環境  請不要在易燃氣體、易爆氣體等環境中使用開關。由于開關時產生的電弧和開關的發熱，可能引起起火或爆炸。

6.關于對開關個體的沖擊  請不要使開關跌落或拆分開關。否則不僅無法滿足其特性，還可能引起破損、觸電、燒損。

7.關于耐久性（壽命）  開關的耐久性（壽命）根據開關條件的不同差別很大。在使用時請務必在實際使用條件中確認實際設備，在性能允許的開關次數范圍內使用。如果在性能劣化的狀態下繼續使用，最終可能引起絕緣不良，接點熔接、接觸不良和開關本身的破損、燒損。

微動開關在使用的時候，需要注意不要負載大電流使用，同時也要避免過大力度的操作，防止行程相關零件損壞。如需要更多分類的微動開關文檔資料和微動開關驅動，可以咨詢穎鑫電子公司的在線客服。
